معمولی با شیلد کلی

ولتاژ تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :

U0/U(Um)= 300/500 (600) V

در تخصیص ولتاژ کابل ها نماد U0/U(Um) با پارامتر های U0 و U و (Um) نمایانگر :

U0 : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است.

U: ولتاژ اسمی میان هادی ها است .

Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

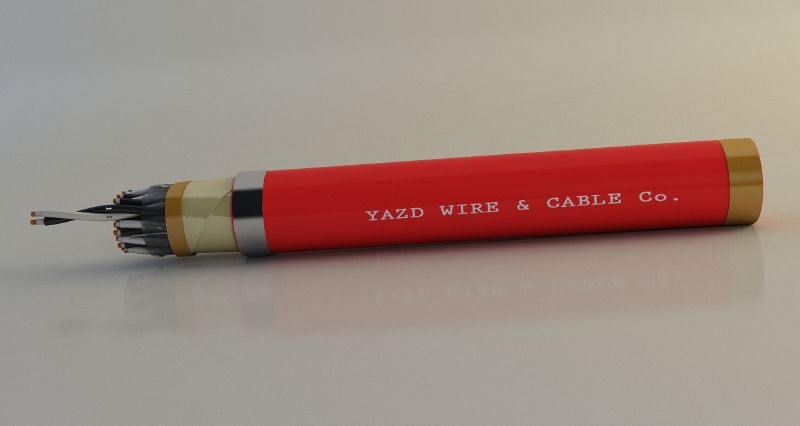

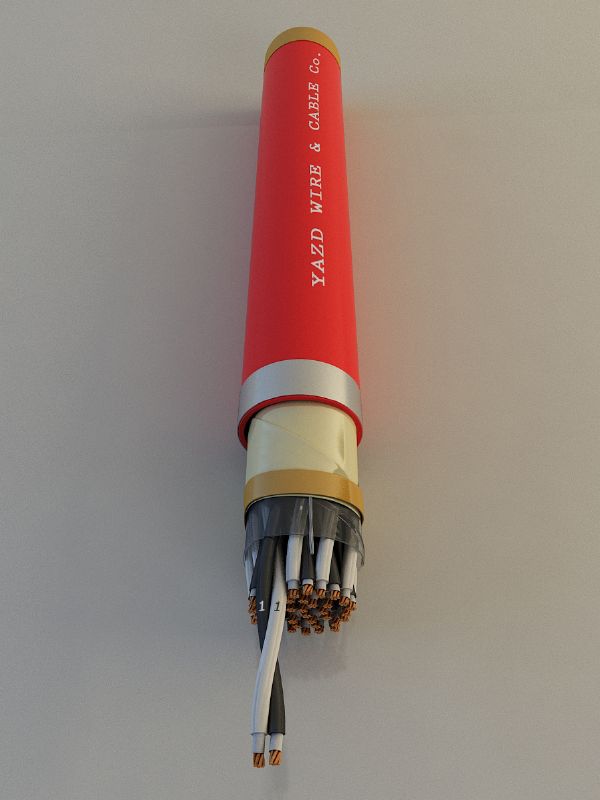

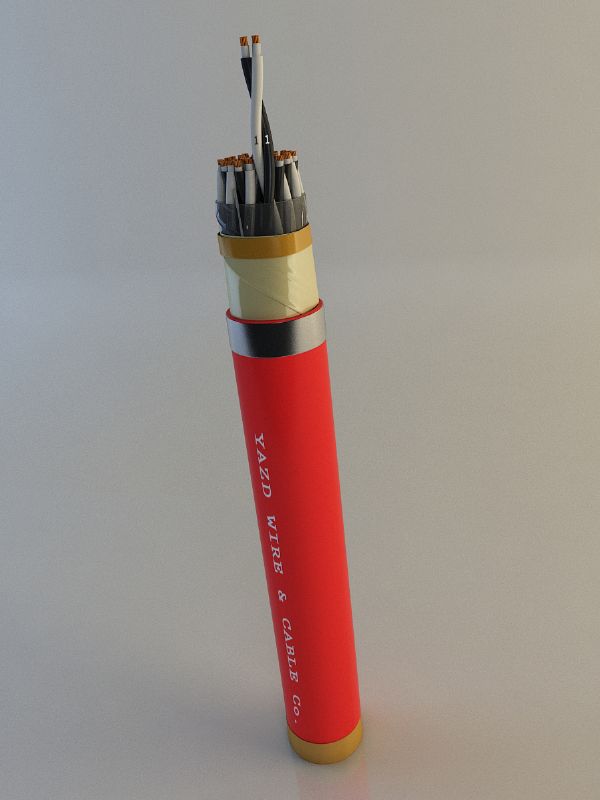

*جزئیات ساختمان کابل

- سطح مقطع هادی : تا 2.5 میلیمتر مربع

- تعداد رشته و یا زوج ها : تا 61 رشته و یا تا 50 زوج

- جنس هادی : مس آنیل شده بدون اندود و یا قلع اندود .

- نوع هادی : تک لا ( کلاس 1 ) ، نیمه افشان ( کلاس 2) ، افشان ( کلاس 5) / گرد

- عایق اولیه : نوار میکا

- عایق ثانویه: پلی اتیلن کراسلینک شده (XLPE ) یا PVC

- اسکرین کلی: نوار آلومینیوم/ پلی استر به علاوه یک یا چند رشته سیم درین مسی قلع اندود شده که قسمت آلومینیومی نوار با سیم درین در تماس می باشد و بر روی رشته ها یا زوج های تایبده شده بکار می رود .

- روکش نهایی : PVC یا مواد هالوژن فری (LSHF)



*سایر مشخصات قابل ارائه در این نوع محصول:

- مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)

- کم دود (Low smoke and fume (LSF))

- هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))

- ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)

- مقاوم در برابر جانوران موذی (Vermin proof)



*استاندارد ها: PAS 5308 , BS 5308



توجه : بر اساس نیاز مشتری ، سیم ارتباطی عایق شده  ممکن است بکار گرفته شود.
